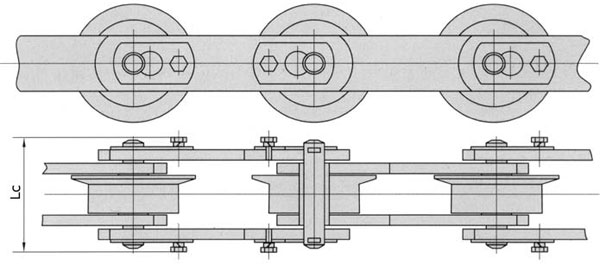

Цепь разборная и неразборная с цельным валиком (М)

Цепь неразборная с полым валиком (МС)

Наименование	Разрушающая нагрузка	Шаг*	Длина валика	Ширина между внутренними пластинами	b2 max	b4 max	d	Диаметр валика	Диаметр втулки	Диаметр катка	d5	Ширина внутренней пластины	Толщина пластины
	Q min	P	L max	b1 min	мм			d1	d2	d4	мм	h2 max	T
	кН/кгс	мм			мм			мм			мм	мм	мм
М20	20/2000	50-160	35	15	3,5	49	-	6	9	25	35	18	2,5
М28	28/2800	63-200	40	17	4	56	-	7	10	30	40	20	3
М40	40/4000	63-250	45	19	4,5	63	-	8,5	12,5	36	45	25	3,5
М56	56/5600	80-250	52	23	5	72	-	10	15	42	55	30	4
М80	80/8000	80-315	62	27	6	86	-	12	18	50	65	35	5
М112	112/11200	100-400	73	31	7	101	-	15	21	60	75	40	6
М160	160/16000	125-500	85	36	8,5	117	-	18	25	70	90	45	7
М224	224/22400	160-630	98	42	10	134	-	21	30	85	105	56	8
М315	315/31500	200-630	112	47	12	154	-	25	36	100	125	60	10
М450	450/45000	200-800	135	55	14	185	-	30	42	120	150	70	12
М630	630/63000	250-1000	154	65	16	214	-	36	50	140	175	85	14
М900	900/90000	315-1000	180	76	18	254	-	44	60	170	210	105	16
М1250	1250/125000	400-1000	230	90	22	310	-	50	71	200	250	120	20
М1800	1800/180000	400-1000	260	110	24	370	-	60	85	236	276	150	22
МС28	28/2800	63-160	42	17	4,5	-	8,3	13	17,5	36	45	26	3
МС56	56/5600	80-250	48	23	5	-	10,3	15,5	21	50	65	36	4
МС112	112/11200	100-315	67	31	7	-	14,3	22	29	70	90	51	6
МС224	224/22400	160-500	90	42	10	-	20,3	31	41	100	125	72	8
